Prensas de estampado industriales de 25 a 630 toneladas
-
Prensa de estampado de metal de alta velocidad, 550 toneladas
La prensa de manivela de lado recto ofrece una capacidad de prensado de 550 toneladas con una carrera de 30mm y un rango de alta velocidad de 100 a 350 carreras por minuto. Cuenta con una mesa de trabajo de 3000×1500 mm y una salida de chatarra de 2600×400mm, equipada con un motor principal de 75 kW y un motor de ajuste de altura de matriz de 3.7kW. Su estructura rígida y su preciso control de movimiento la hacen ideal para moldes de gran tamaño y aplicaciones de estampación de metal de alta precisión.

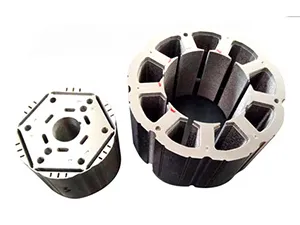

Muestras de piezas estampadas
Prensa de Manivela de Lado Recto (550 toneladas), DDH-550T

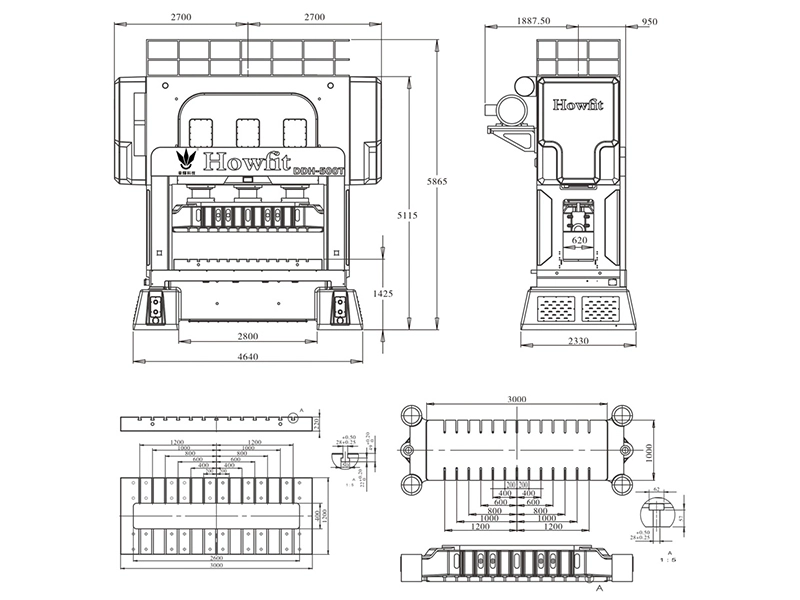

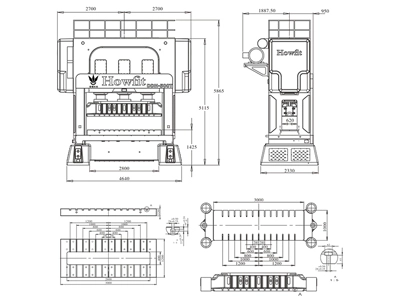

Dimensiones del contorno
Especificaciones técnicas
| Capacidad de prensa (kN) | 550ton |
| Punto de capacidad nominal | 3.2mm |
| Carrera | 30mm |
| Velocidad de la carrera | 100-350 carreras por minuto |
| Tamaño de la mesa de trabajo (refuerzo) (mm) | 3000×1500mm |
| Tamaño del orificio de desecho (mm) | 2600×400mm |
| Área de deslizamiento (mm) | 3000×1500mm |
| Motor de ajuste de altura de matriz | 3.7kW |
| Motor principal | 75kW |
| Dimensiones | 4260×2300×5585mm |
| Peso total | aprox. 100ton |
Prensa mecánica de lado recto (550 toneladas), DDH-550ZW-4200
Dimensiones del contorno
Especificaciones técnicas
| Capacidad de prensa (kN) | 5500 |
| Carrera (mm) | 50 |
| Punto de capacidad nominal (mm) | 3.2 |
| Velocidad de carrera (spm) | 80-200 |
| Altura de cierre (mm) | 500-600 (espesor de la almohadilla deslizante 40mm) |
| Tamaño de la mesa de trabajo (refuerzo) (mm) | 4200×1300 |
| Área de deslizamiento (mm) | 4200×1000 |
| Ajuste de deslizamiento (mm) | 100 |
| Tamaño del orificio de desecho (mm) | 3800×500 |
| Apertura del lado de la cama (mm) | 740 |
| Capacidad de elevación de la matriz superior (kg) | 4000 |
| Motor principal (kW) | Unidades 45×6P-2 (tracción dual izquierda-derecha) |
| Altura de la línea de alimentación (mm) | 350±50 (se debe confirmar con antelación) |
